Auswahl eines geeigneten GitterturmEs kommt nicht nur darauf an, eine Struktur mit ausreichender Höhe zu wählen. Die Turmleistung hängt von mehreren miteinander verbundenen Faktoren ab, darunter Standortbedingungen, Windlast, Gerätegewicht, Antennenanordnung, Fundamentdesign, Korrosionsschutz, Transportanforderungen und Installationsbedingungen. Ein gut konstruierter Gittermast verteilt die Lasten effizient über seine miteinander verbundenen Stahlelemente und hält gleichzeitig das Strukturgewicht relativ gering. Dadurch eignet es sich für Anwendungen, bei denen Höhe, Stabilität, Zugänglichkeit und Kostenkontrolle wichtig sind.
Für Projektinhaber und Ingenieurteams liegt der Schlüssel darin, das gesamte Struktursystem zu bewerten, anstatt sich nur auf den Turm selbst zu konzentrieren. Die folgenden Abschnitte bieten praktische Anleitungen zum Verständnis von Konstruktion, Anwendungen, Designüberlegungen, Installation, Wartung und Kaufentscheidungen.

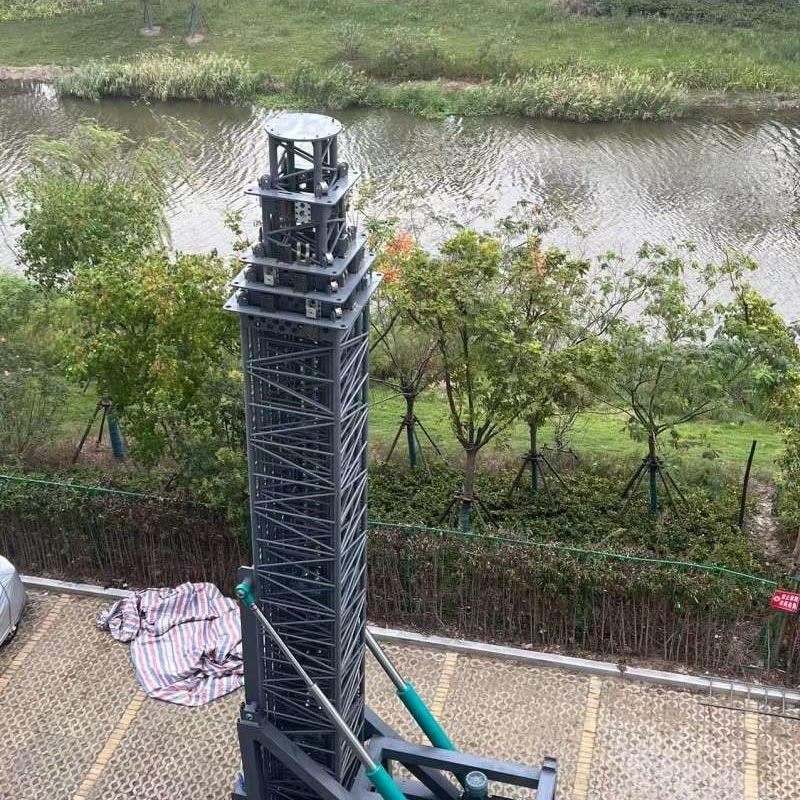

A Gitterturmist ein freistehender oder gestützter Strukturturm aus miteinander verbundenen Stahlelementen, die in einem offenen Rahmenwerk angeordnet sind. Anstelle einer großen massiven Welle stützt sich die Struktur auf mehrere vertikale und diagonale Elemente, um Druck-, Zug-, Scher- und Biegekräfte aufzunehmen.
Diese offene Konfiguration ist eines der wichtigsten Merkmale eines Gitterturms. Durch die Reduzierung der dem Wind ausgesetzten festen Oberfläche kann die Struktur ein günstiges aerodynamisches Verhalten bei gleichzeitiger Beibehaltung der erforderlichen Tragfähigkeit erreichen. Gleichzeitig bilden die miteinander verbundenen Elemente ein stabiles dreidimensionales Gerüst, das Antennen, Kabel, Beleuchtungsgeräte, Plattformen, Übertragungskomponenten, Kameras und andere Lasten tragen kann.
Die meisten Türme werden aus Baustahl hergestellt, da Stahl eine hohe Festigkeit, vorhersehbare mechanische Eigenschaften und eine gute Kompatibilität mit schützenden Oberflächenbehandlungen bietet. Je nach Projekt können die Elemente durch Schraubverbindungen, Schweißkomponenten oder eine Kombination aus beidem verbunden werden.
Die Leistung eines Gittermastes entsteht durch das Zusammenspiel seiner einzelnen Komponenten. Obwohl die Konfigurationen je nach Höhe und Anwendung variieren, umfasst eine typische Struktur mehrere wesentliche Elemente.
Ebenso wichtig ist die Geometrie des Turms. Eine breitere Basis sorgt im Allgemeinen für mehr Stabilität, während eine sorgfältig geplante Verjüngung den Materialbedarf bei steigendem Turm reduzieren kann. Ingenieure müssen die strukturelle Effizienz mit der Gerätebelastung, Standortbeschränkungen, Transport- und Installationsanforderungen in Einklang bringen.
Dank der Vielseitigkeit der Gitterkonstruktion eignen sich diese Türme für ein breites Spektrum an Infrastrukturprojekten. Ihre Einsatzmöglichkeiten werden hauptsächlich durch die erforderliche Höhe, Ladekapazität, Umgebungsbedingungen und Gerätekonfiguration bestimmt.
| Anwendung | Typische Anforderungen | Warum Gitterkonstruktion hilft |
|---|---|---|
| Telekommunikation | Antennen, Kabel, Geräteplattformen | Effizientes Verhältnis von Höhe zu Gewicht |
| Kraftübertragung | Leiter und elektrische Hardware | Stabiler Rahmen für verteilte Lasten |
| Beleuchtung | Flutlichter und Beleuchtungskörper | Leichte erhöhte Struktur |
| Sicherheit und Überwachung | Kameras, Sensoren, Kommunikationsgeräte | Flexible Gerätemontage |
| Industrieanlagen | Spezialausrüstung und Zugangssysteme | Anpassbare Strukturkonfiguration |
Der offene Rahmen ermöglicht die Positionierung des Baustahls dort, wo er am effektivsten zur Lastübertragung beiträgt. Anstatt eine schwere, massive Wand zu schaffen, nutzt der Turm ein Netzwerk aus Elementen, um Steifigkeit und Stabilität zu erreichen. Dies kann dazu beitragen, unnötige Strukturmasse zu reduzieren und gleichzeitig die Leistungsanforderungen aufrechtzuerhalten.
Bei hohen Bauwerken spielt der Wind eine wichtige Rolle. Die offene Geometrie eines Gitterturms lässt Luft durch das Gerüst strömen, wodurch die projizierte Volumenfläche im Vergleich zu vielen geschlossenen Strukturformen reduziert wird. Die tatsächliche Windreaktion hängt immer noch von der Turmgeometrie, der montierten Ausrüstung, dem Gelände und den geltenden Designstandards ab, sodass technische Berechnungen weiterhin unerlässlich sind.
Telekommunikations- und Überwachungsprojekte benötigen oft mehrere Montagepunkte. Ein Gittergerüst bietet zahlreiche Möglichkeiten zur Installation von Antennen, Kabeln, Plattformen, Leuchten und Zubehör. Eine ordnungsgemäße Belastungsbeurteilung ist unerlässlich, wenn Geräte hinzugefügt oder geändert werden.
Viele Gittertürme können in modularen Abschnitten hergestellt werden. Komponenten können daher einzeln transportiert und am Projektstandort montiert werden. Dieser Ansatz kann besonders nützlich sein, wenn Zufahrtsstraßen, Transportabmessungen oder Installationsbedingungen die Bewegung großer vorgefertigter Strukturen einschränken.
Mit einem geeigneten Korrosionsschutz und einem geplanten Inspektionsprogramm können Stahlgitterkonstruktionen langfristig ihren Dienst leisten. Ihre einzelnen Komponenten können außerdem gezielter überprüft und bei Bedarf repariert oder ausgetauscht werden als einige monolithische Struktursysteme.
Ein häufiger Fehler beim Kauf besteht darin, einen Turm hauptsächlich nach Höhe und Preis auszuwählen. Eine zuverlässige Spezifikation sollte stattdessen die gesamte Betriebsumgebung berücksichtigen.
Für unterschiedliche Projekte können unterschiedliche Turmkonfigurationen geeignet sein. Die richtige Wahl hängt nicht nur vom Aussehen, sondern auch von den baulichen Anforderungen ab.
| Faktor | Gitterturm | Solide/geschlossene Struktur |
|---|---|---|
| Strukturelle Form | Offenes Framework | Durchgehende oder geschlossene Oberfläche |
| Materialverteilung | Fokussiert auf Strukturelemente | Über eine größere Oberfläche verteilt |
| Windinteraktion | Eine offene Geometrie kann die freiliegende Volumenfläche reduzieren | Eine größere zusammenhängende Fläche kann die Windeinwirkung erhöhen |
| Gerätemontage | Sehr anpassungsfähig | Hängt stark vom strukturellen Design ab |
| Montage | Oft modular | Möglicherweise handelt es sich um größere vorgefertigte Abschnitte |
Selbst bei einem ordnungsgemäß konstruierten Turm können Probleme auftreten, wenn Installation und Wartung vernachlässigt werden. Die Standortvorbereitung sollte mit der Überprüfung des Fundaments, der Positionierung der Ankerbolzen, der Zugangsplanung und der Komponenteninspektion beginnen.
Bei der Montage sollte jeder Strukturabschnitt gemäß den genehmigten technischen Zeichnungen installiert werden. Schraubverbindungen sollten mit geeigneten Verfahren korrekt ausgerichtet und festgezogen werden. Unbefugtes Bohren, Schneiden, Schweißen oder Modifizieren kann den Lastpfad verändern und sollte nicht ohne technische Genehmigung durchgeführt werden.
Nach der Installation sollte sich die regelmäßige Inspektion auf Bauteile, Verbindungen, Korrosionsschutz, Leitern, Plattformen, Ankerbereiche und Gerätebefestigungspunkte konzentrieren. Besondere Aufmerksamkeit ist nach Unwetterereignissen oder beim Einbau zusätzlicher Ausrüstung sinnvoll.
Überprüfen Sie Fundament, Komponenten, Zeichnungen, Zugang und Standortbedingungen.
Überprüfen Sie Ausrichtung, Verbindungen, Hebeverfahren und strukturelle Integrität.
Überprüfen Sie Korrosion, Verbindungen, Gerätehalterungen und Sicherheitszugangskomponenten.
Die Fertigungsqualität hat direkten Einfluss auf die Konsistenz und Serviceleistung eines Gittermastes. Käufer sollten mehr als nur das endgültige Erscheinungsbild der fertigen Struktur bewerten.
Ein zuverlässiger Lieferant sollte auch in der Lage sein, projektspezifische Anforderungen zu besprechen, anstatt eine einheitliche Struktur anzubieten. Bei internationalen Projekten ist die Kommunikation hinsichtlich Belastungsannahmen, technischen Zeichnungen, Verpackung, Versand, Installationsanweisungen und lokalen Anforderungen besonders wichtig.
Ein Gittermast bietet eine erhöhte strukturelle Plattform für Geräte wie Antennen, Übertragungskomponenten, Lichter, Kameras und Überwachungsgeräte. Sein offener Rahmen ist so konzipiert, dass er strukturelle Stabilität bietet und gleichzeitig das Material effizient nutzt.
Ja. Sie werden häufig in der Telekommunikation eingesetzt, da ihr Rahmen Antennen, Kabel, Plattformen und andere Geräte tragen kann und gleichzeitig mehrere Montageorte und eine effiziente strukturelle Konfiguration bietet.
Bei vielen Projekten kann der Turm je nach erforderlicher Höhe, Gerätebelastung, Standortbedingungen, Montageanordnungen, Zugangssystemen, Fundamentanforderungen und Korrosionsschutzanforderungen konstruiert werden. Die Anpassung sollte immer auf technischen Berechnungen basieren.
Zu den nützlichen Informationen gehören Turmhöhe, Standort, Gerätetyp und -gewicht, Antennenabmessungen, Windbedingungen, Fundamentinformationen, Zugangsanforderungen, bevorzugter Oberflächenschutz, Menge und Lieferziel.
Verzinkung und andere geeignete Schutzbeschichtungen können dazu beitragen, Stahlbauteile vor Umwelteinflüssen zu schützen. Das geeignete System hängt vom örtlichen Klima, der Luftfeuchtigkeit, der Salzbelastung, den Industriebedingungen und der erwarteten Betriebsumgebung ab.
Die Inspektionsintervalle hängen von der Umgebung des Turms, der Nutzung, den örtlichen Vorschriften, Herstellerempfehlungen und der baulichen Bedeutung ab. Bei Routineinspektionen sollten Bauteile, Verbindungen, Korrosion, Fundamentbereiche, Zugangssysteme und montierte Geräte überprüft werden, gegebenenfalls mit zusätzlichen Kontrollen nach erheblichen Wetterereignissen.
Ein gut gestaltetesGitterturmkann eine praktische Kombination aus Festigkeit, struktureller Effizienz, Installationsflexibilität und langfristiger Wartungsfreundlichkeit bieten. Sein offenes Framework macht es besonders wertvoll für Telekommunikation, Energieinfrastruktur, Beleuchtung, Sicherheitsüberwachung und andere Anwendungen, die eine erhöhte Geräteunterstützung erfordern.
Die wichtigste Kaufentscheidung besteht nicht einfach darin, den höchsten oder kostengünstigsten Turm auszuwählen. Projekteigentümer sollten von Anfang an strukturelle Belastungen, Umgebungsbedingungen, Fundamentanforderungen, Gerätekonfiguration, Korrosionsschutz, Fertigungsqualität, Installationsverfahren und zukünftige Wartung berücksichtigen.
Für Unternehmen, die zuverlässige Turmlösungen benötigen, kann die Zusammenarbeit mit einem erfahrenen Hersteller die technische Koordination vereinfachen und dabei helfen, sicherzustellen, dass die endgültige Struktur an die tatsächlichen Projektbedingungen angepasst ist.
Homall Industry Limitedkann Kunden bei der Suche nach praktischen und projektorientierten Gittermastlösungen unterstützen. Teilen Sie Ihre erforderliche Turmhöhe, Anwendung, Gerätelast, Standortbedingungen, Menge und Lieferanforderungen mit, um eine geeignete Konfiguration zu besprechen. KontaktUns.
-
