Starres Kettenhebesystem

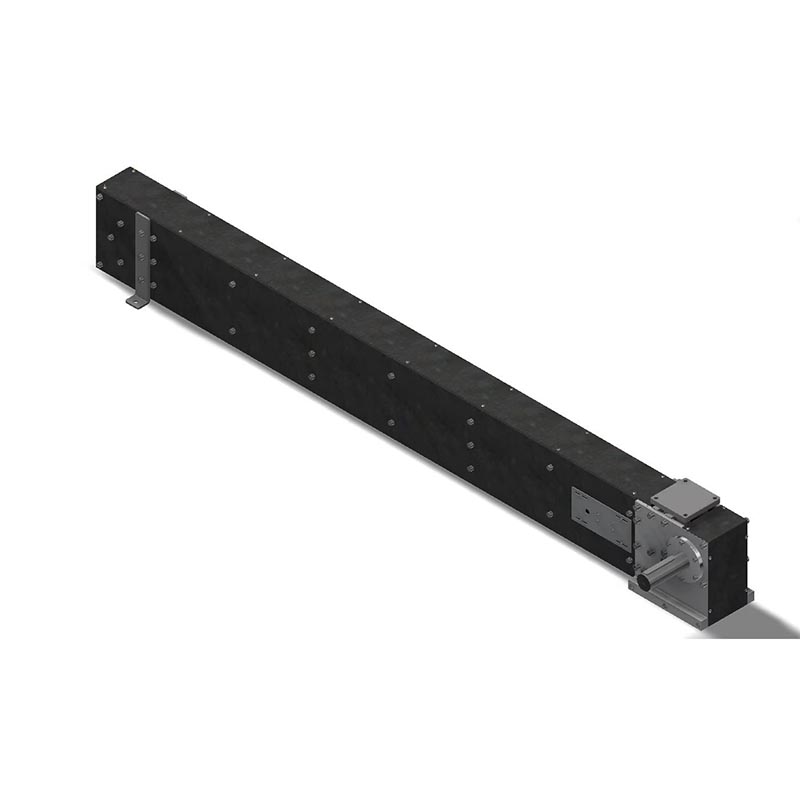

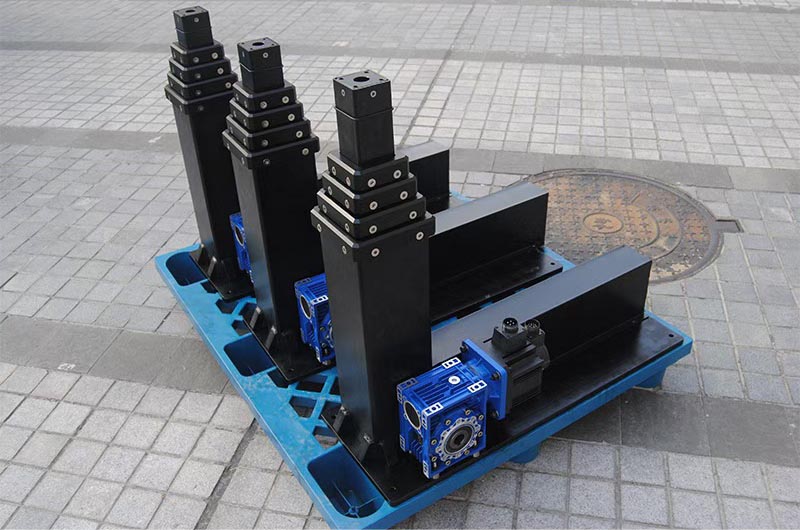

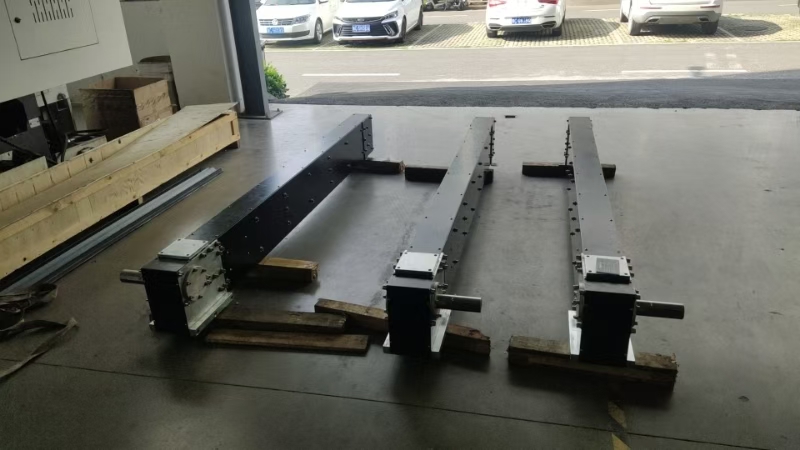

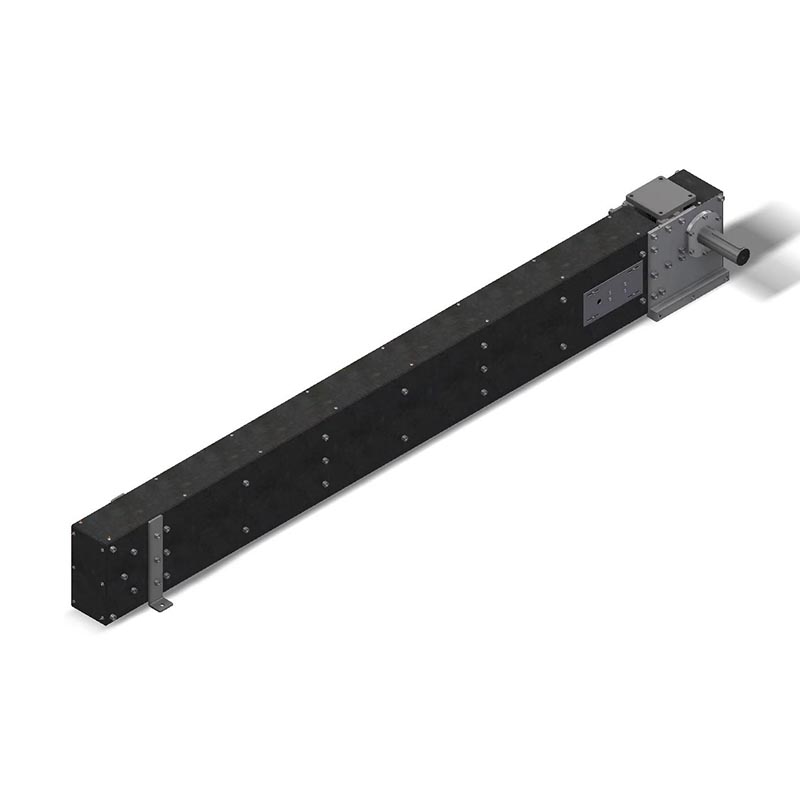

Beim starren Kettenhebesystem des Homall-Lieferanten China, das von einem Getriebemotor angetrieben wird, verriegeln sich die Kettensegmente fest und bilden eine solide starre Säule, um eine gleichmäßige Schub- und Hebekraft zu liefern; Beim Einfahren entriegeln und biegen sich die Kettenglieder, sodass sie kompakt im eingebauten Aufbewahrungsschrank zusammengefaltet werden können. Dadurch wird erheblich Installationsraum eingespart, ohne dass ein extra tiefes Fundament oder reservierter Rückwärtsbewegungsraum erforderlich ist. Wir liefern zwei gängige Konstruktionen: Simplex-Einzel-Starrkette und Duplex-Kämmungs-Doppel-Starrkette für unterschiedliche Lastanforderungen.

Kernproduktfunktionen

1. Kompaktes, platzsparendes Layout

Kein reservierter hinterer Hubraum erforderlich; Die gefaltete Kette ist vollständig im Antriebsgehäuse untergebracht und reduziert die gesamte Installationsfläche im Vergleich zu herkömmlichen Schrauben-/Hydraulikhebeeinheiten um über 60 %. Ideal für die Installation auf engstem Raum, einschließlich fahrzeugmontiertem Hubmast und Containerstützsystem.

2. Hohe Belastung und stabile Leistung

Die starre Kette mit Duplexeingriff trägt einer maximalen statischen Belastung von bis zu 25 Tonnen und einer dynamischen Arbeitslast von bis zu 20 Tonnen; Verfügbarer Hubbereich von 0,3 m bis 16 m, Nennlaufgeschwindigkeit 10–200 mm/s, willkürlicher Stopp an jeder Position innerhalb des gesamten Hubs mit wiederholbarer Positionierungsgenauigkeit im Millimeterbereich.

3. Sauberes und wartungsarmes Design

Völlig ölleckfrei und ohne Verschmutzung durch Hydraulikflüssigkeit, perfekt geeignet für Reinräume, Lebensmittelverarbeitung, Meteorologie und explosionsgeschützte raue Umgebungen; Das Standardmodell erfordert nur eine regelmäßige Schmierung alle 40.000 Arbeitszyklen, lange Lebensdauer über 2 Millionen Zyklen unter normalen Arbeitsbedingungen.

4. Flexible Montage und Verwendung in mehrere Richtungen

Unterstützt vertikales Heben, horizontales Push-Pull und hängendes Heben in drei Arbeitsmodi; Angepasster Schrankinstallationswinkel (0°/90°/180°), links/rechts/doppelte Ausgangswelle, um unterschiedlichen Anforderungen an die Geräteanordnung gerecht zu werden.

5. Geräuscharmer Betrieb

Präzise gefertigte Kettenglieder- und Antriebskettenradstruktur, Laufgeräusch auf unter 60 dB reduziert für Innen- und geräuschlosen Einsatz im Feld.

Optionale Konfiguration und Anpassung

Antriebsquelle

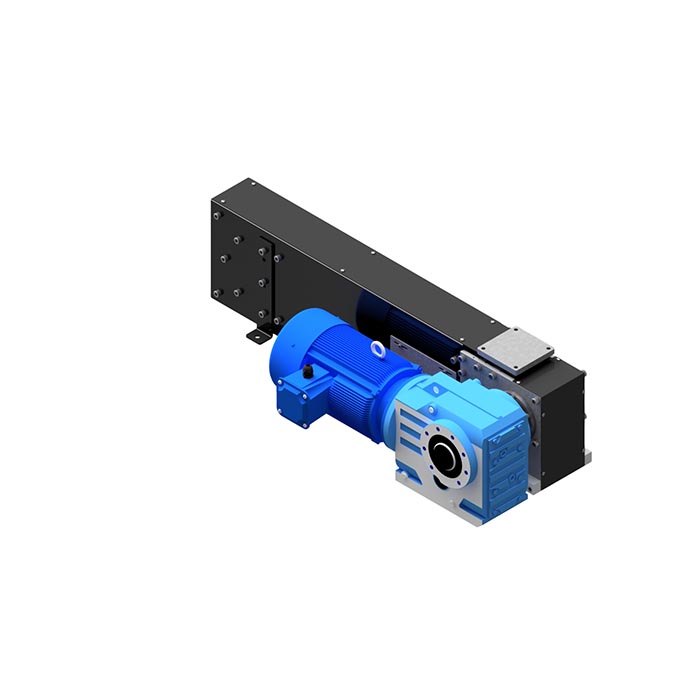

Das starre Kettenhubsystem verfügt über einen 380-V-/220-V-Elektrogetriebemotor, einen Bremsmotor und einen Servomotor mit Encoder für eine präzise Positionierung

Materialoption

Standardkette aus Kohlenstoffstahl, Kette aus Edelstahl 304 für korrosionsbeständige Küsten- und Chemiearbeitsplätze

Hilfsteile

Oberer/unterer Endschalter, Sicherheitsüberlastschutz, äußere staubdichte Abschirmung, individueller Hub und Last gemäß Kundenzeichnung

Breite Anwendung

Mobiler Teleskopmast, fahrzeugmontierter Kommunikationsturm, Feldbeleuchtungs-Hebesystem

Automatisierter Materialschub in der Produktionslinie, Industriehebebühne und Ersatzantrieb für Scherenhebebühnen

Containerverstellbares Stützbein, intelligente Parkhaus-Hebeeinheit, Bühnenhebemechanismus

Umweltüberwachungsgeräte, Hebegeräte für medizinische Reinräume, Hilfshebegeräte für die Luft- und Raumfahrt

Wichtige technische Spezifikationen (Standardserie)

Starre Simplex-Kette

Dynamische Belastung 0,5–8 Tonnen, maximaler Hub 8 m

Duplex-verzahnte starre Kette

Dynamische Belastung 8–20 Tonnen, maximaler Hub 16 m
