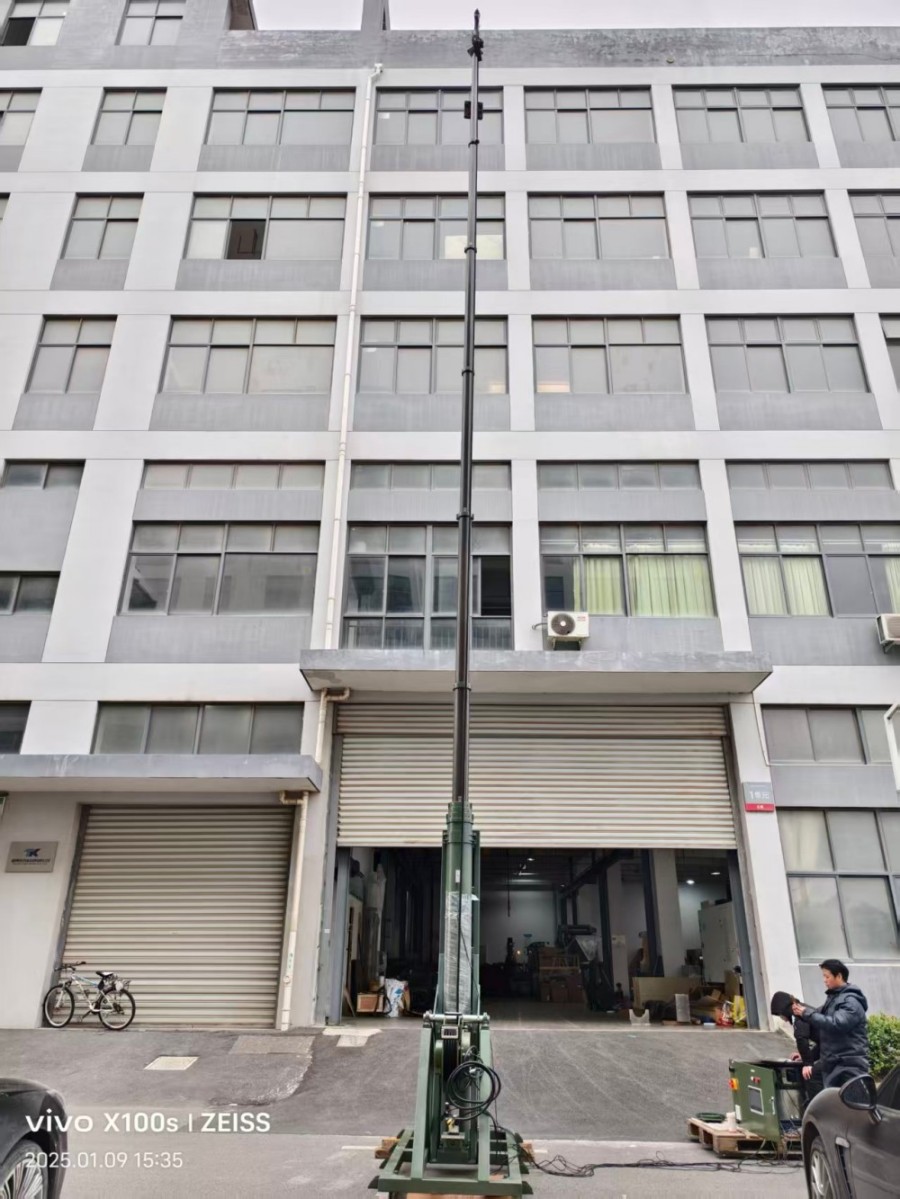

Der vom Hersteller Homall hergestellte 25-m-Teleskopmast mit elektrischer arretierbarer Spindel in China wird von der zentralen Hauptwellen-Schraubenübertragung für die Kernhebefunktion angetrieben. Jeder Abschnitt des Teleskoprohrs ist mit einer Verriegelungskomponente ausgestattet, die ein gleichzeitiges und segmentiertes Ausfahren über den gesamten Bereich ermöglicht. Bei jeder Höhe innerhalb des Verfahrbereichs kann eine mechanische selbsthemmende Fixierung erreicht werden, ohne dass feste Gangpositionsbeschränkungen erforderlich sind.
Das Hauptkörpermaterial des 25 m langen elektrisch verriegelbaren Spindelteleskopmasts besteht aus einer hochfesten Aluminiumlegierung in Luft- und Raumfahrtqualität. Alle Rohrverbindungsstücke werden einheitlich mit einer hartanodisierten Oberflächenbehandlung behandelt, um die Festigkeit der leichten Struktur und die Witterungsbeständigkeit im Freien auszugleichen. Jeder Abschnitt des Teleskoprohrs verfügt über eine integrierte vierseitige Führungsnut, die physikalisch verhindert, dass sich die Stange verdreht oder verschiebt.
Die gesamte Maschine ist mit einer unabhängigen externen elektronischen Steuerbox ausgestattet. Es unterstützt die optionale Installation eines Flüssigkristall-Höhenbildschirms. Durch die eingebauten Sensorkomponenten wird der Drehweg des Motors in Echtzeit erfasst und ermöglicht so eine präzise Steuerung der Hubhöhe. Die Steuergenauigkeit übertrifft die herkömmlicher pneumatischer und seilzugartiger Hubstangen.
Die Gerätebasis integriert eine handgekurbelte Übertragungsschnittstelle. Im Falle eines Stromausfalls kann es an die entsprechende Kurbel angeschlossen werden, um manuelle Hebe- und Verriegelungsvorgänge durchzuführen. Dies eignet sich für verschiedene Arbeitsbedingungen, z. B. in abgelegenen Gebieten ohne Stromversorgung, für den Notfalleinsatz in Fahrzeugen und für temporäre Basisstationen.

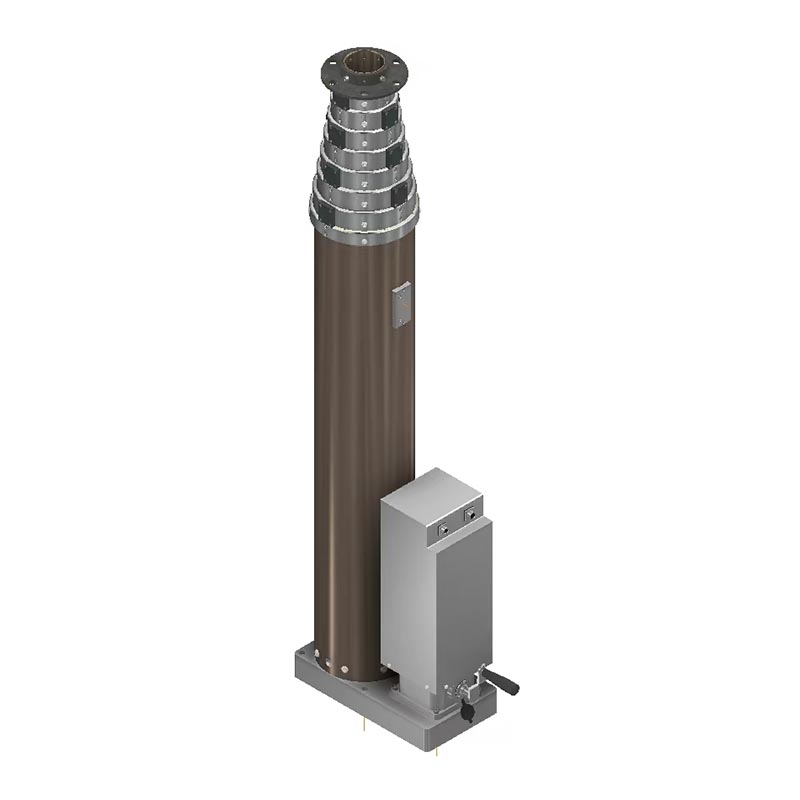

Der gesamte 25 m lange elektrisch verriegelbare Teleskopmast verfügt über einen integrierten festen Sockel, der werkseitig montiert ist. Die Oberseite verfügt über eine Standardflansch-Installationsplatte, die es ermöglicht, Geräte für den Einsatz in großen Höhen wie Überwachungskameras, Kommunikationsantennen, meteorologische Erfassungsinstrumente und Notbeleuchtung direkt unterzubringen.
Zuvor verwendeten wir einen 12 Meter langen gewöhnlichen Seilmast. Bei der Montage über große Entfernungen kam es häufig zu Problemen wie einer Verdrehung der Stange und einer ungenauen Höhenkontrolle. Dieser 25 Meter lange, elektrisch verriegelbare Teleskopmast hat diese Probleme vollständig gelöst. Nachdem der höchste Punkt von 25 Metern erreicht und verriegelt wurde, weicht die Antennenausrichtung bei starkem Wind nicht mehr ab. Das elektronische Bedienfeld kann die Echtzeithöhe direkt anzeigen. Der Prozess des Debuggens von Kommunikationsgeräten wird eingespart, da wiederholtes Klettern und Messen entfällt. Bei Stromausfällen in freier Wildbahn läuft der Handaufzugsvorgang reibungslos ab, ohne den Baufortschritt des Projekts zu verzögern.
Die Ausrüstung wird das ganze Jahr über im Freien in der hügeligen Küstenregion aufgestellt. Die Oberfläche aus Aluminiumlegierungsoxid war lange Zeit Salznebel und Sonnenlicht ausgesetzt und der Polkörper zeigte keinerlei Rost, Abnutzung oder Abblättern. Der Hebevorgang über große Entfernungen verläuft reibungslos und es gibt keine heftigen Stöße beim Starten und Stoppen. Der obere meteorologische Sensor weist keine Datenabweichungen aufgrund von Vibrationen auf. Die selbsthemmende Struktur ist in jeder Höhe stabil und es sind keine zusätzlichen seitlichen Verstärkungswinkel erforderlich.

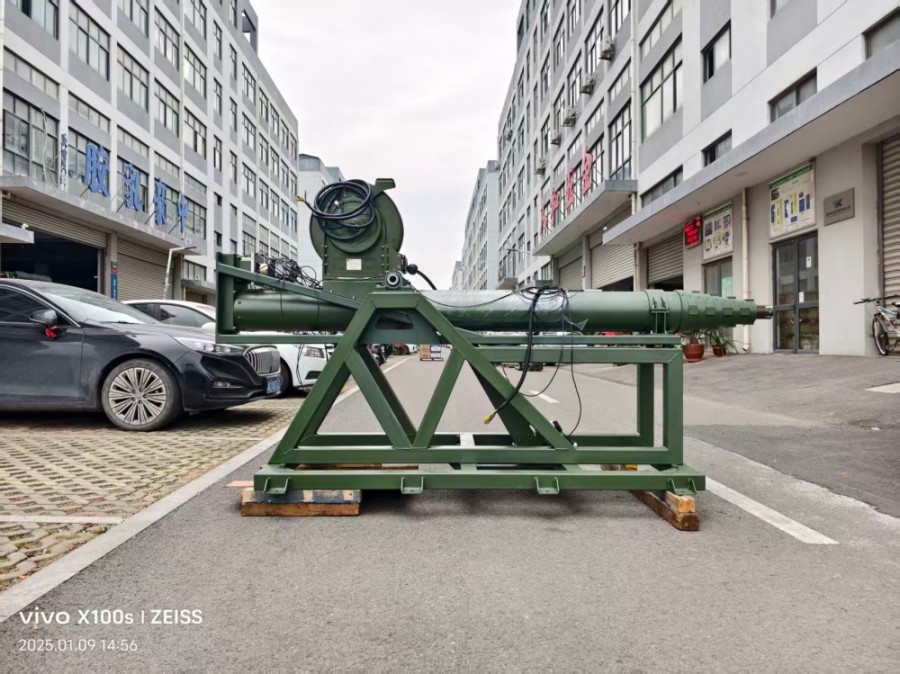

Nachdem der Mast zusammengezogen ist, ist die Gesamtfläche klein und er kann fest auf dem Fahrgestell des Rettungsfahrzeugs installiert werden. Die Höhe von 25 Metern kann den Anforderungen groß angelegter Beleuchtungs- und Videountersuchungen in Berggebieten und städtischen Gebieten gerecht werden. Eine einzelne Person kann den Vorgang durch elektrische Steuerung durchführen. Wenn das Fahrzeug ausgeschaltet ist oder der Generator ausfällt, kann der Mast mithilfe des Handaufzugs-Notfallmodus schnell eingefahren und sicher verstaut werden, ohne dass die Fahrzeugdurchfahrt beeinträchtigt wird.
A: Das vierseitig integrierte Keilnutrohr bildet eine Begrenzungsstruktur, die die Umfangsdrehung des Stabkörpers erheblich unterdrückt und die Ausrichtung des Geräts stabilisiert, wenn es in großen Höhen montiert wird.
A: Die Schraube ist mit einer doppelten mechanischen Selbsthemmungsstruktur aus segmentierten Sicherungsstiften kombiniert. Bei voller Beladung und Stillstand besteht keine Gefahr des selbstständigen Verrutschens und die Verriegelungskraft ist stabil und lang anhaltend.
A: Die Basis ist für eine handbetätigte Schnittstelle reserviert, und ein passender Griff kann den gesamten Vorgang des manuellen Ausziehens, Verriegelns und Festziehens abschließen.
A: Das gesamte Rohrmaterial ist hartanodisch oxidiert und verfügt über eine dichte Oberfläche, die gegen Korrosion und Reibung beständig ist, wodurch es für raue Außenumgebungen wie Strände und Bergbaugebiete geeignet ist.
A: Die LCD-Höhenanzeigefunktion ist eine optionale Konfiguration. Es kann je nach Einkaufsanforderungen hinzugefügt oder weggelassen werden.
A: Es nutzt Sensoren, um die Wegstrecke des Motors für die Höhenkontrolle aufzuzeichnen. Es gibt keine Höhenabweichung durch Luftdruckverlust und die Positionierungsgenauigkeit ist stabiler.
A: Die Spezifikation des oberen Installationsflansches kann individuell angepasst werden und an die Installationslöcher verschiedener Kameras, Antennen und Erkennungsinstrumente angepasst werden.
